Mengenal Lebih Dekat 15 Jenis Alat Survey dan Pemetaan

Ketika melakukan aktivitas pengambilan data atau pengamatan, diperlukan peralatan khusus bernama alat survey. Peralatan tersebut akan menunjang aktivitas pengamatan di lapangan. Umumnya peralatan tersebut dimanfaatkan dalam proyek konstruksi.

Misalnya saja pembuatan jalan, jembatan, terowongan, pengukuran lahan, apartemen dan lain sebagainya. Peralatannya akan menunjang proses pengukuran sehingga bisa membuat bangunan secara presisi sesuai rencana.

Tatkala melakukan survey maupun pemetaan, tentu peralatan perlu disiapkan secara teliti supaya semuanya berjalan lancar. Untuk jenis peralatannya sendiri sangat beragam dan bisa disesuaikan dengan keperluan.

Inilah 15 Jenis Alat Survey dan Pemetaan

Ketika melakukan aktivitas survey pemetaan di lapangan, Anda pasti akan memerlukan ketelitian dan penggunaan alat yang tepat. Karena, aktivitas tersebut berkaitan dengan pengukuran sudut dan jarak.

Berikut ini beberapa alat survey yang bisa digunakan sesuai dengan keperluan di lapangan. Anda dapat menyesuaikannya dengan objek, efisiensi proses hingga hasil akurat dalam pemetaan.

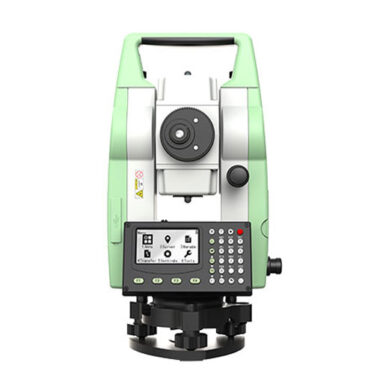

1. Total Station

Total Station ialah alat yang mampu mengukur jarak dan sudut secara otomatis di mana sudutnya bisa berupa horizontal maupun vertikal. Instrumen ini mirip dengan Theodolite akan tetapi terintegrasi dengan Electronic Distance Meter (EDM).

Electronic Distance Meter (EDM) sendiri bermanfaat untuk menghitung jarak dan kemiringan dari peralatan menuju titik tertentu. Secara umum, kemampuan dari Total Station ialah menghitung jarak datar (HD), jarak vertikal (VD), jarak miring (SD), koordinat dan beda tinggi.

Umumnya Total Station dimanfaatkan untuk survei topografi dan pekerjaan geodetik. Proses pengukurannya dapat berlangsung dalam waktu cepat dan akurat meskipun rentang jaraknya cukup jauh.

Survey instrument ini dikembangkan dengan mempertimbangkan kenyamanan para pemakainya. Melalui peran trigonometri, sudut dan jarak bisa diandalkan guna menghitung posisi aktual (x, y dan z atau utara, timur serta ketinggian) dari titik survey.

2. Theodolite

Tatkala menjalankan survey tanah dalam kajian bidang ilmu geografi, biasanya diperlukan suatu alat ukur. Jadi, salah satu ukur paling canggih yang biasanya dimanfaatkan tatkala survey tanah ialah Theodolite.

Theodolite ialah alat ukur sederhana yang tergabung dalam alat optik di mana berguna untuk mengukur tinggi dari tanah. Pengukurannya mengandalkan sudut tegak (vertikal) dan sudut mendatar (horizontal).

Keunggulan dari alat survey ini ialah tingkat akurasinya yang mampu mencapai satuan detik. Sebab kemampuannya tersebut, Anda mampu mengukur tanah dengan pemetaan yang luas dan terbilang sulit.

Contohnya saja tatkala situs mempunyai relief atau perbedaan ketinggian cukup besar. Jadi, semua kenampakan maupun gejala mampu dipetakan secara efektif dan efisien.

Anda dapat mengandalkannya tatkala melakukan penentuan situasi, pengamatan matahari dan menjalankan pengukuran polygon. Selain itu, juga dapat diandalkan ketika menentukan sudut siku-siku atau ketinggian dari suatu gedung bertingkat.

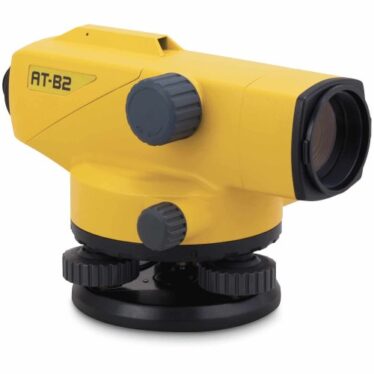

3. Authomatic Level

Melalui Automatic Level, Anda dapat menentukan elevasi atau tinggi suatu lantai, balok maupun lainnya. Anda dapat cek ketinggian agar tidak melampaui angka dari rencana pembangunan.

Tatkala hendak menggunakan survey instrument ini, pastikan untuk memasang tripod sebagai dudukan Automatic Level. Lantas, siapkan pula sebuah rambu ukur yang ditempatkan pada suatu titik atau stasiun yang fungsinya sebagai sasaran.

Jadi, sasarannya akan diteropong atau dikaji jarak horizontal atau vertikal. Anda dapat memanfaatkan Automatic Level secara mudah dalam pembangunan pagar, pemasang titik, pembuat deck, pembangunan kolam renang, pembangunan rumah dan lainnya.

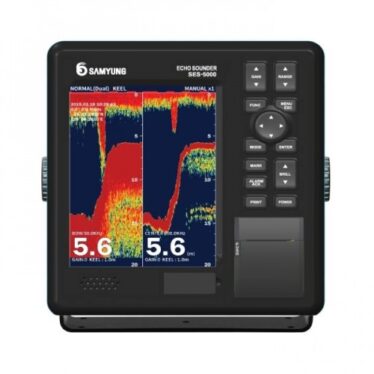

4. Echo Sounder

Kedalaman perairan bisa diketahui melalui pengoperasian selang waktu perambatan dan cepat rambat gelombang di air. Biasanya informasi terkait kedalaman perairan diandalkan untuk urusan navigasi maupun pemetaan.

Salah satu jenis alat yang umum dipakai dalam mengukur kedalaman perairan seperti laut ialah Echo Sounder. Nanti, kedalamannya akan dihitung berdasarkan perbedaan waktu antara pengiriman dan penerimaan pusat suara.

Alat survey ini akan bekerja dengan mengirimkan tekanan gelombang dari permukaan menuju dasar air. Nantinya, waktunya akan dicatat hingga echo kembali lagi dari dasar air.

Hasil yang diterima diperoleh dari pengolahan data atas penentuan selang waktu. Yakni antara pulsa yang dipancarkan dengan pulsa diterima. Lantas, akan diketahui jarak dari suatu objek yang dideteksi.

5. Laser Level

Laser Level ialah sebuah alat bantu yang berperan dalam menentukan apakah sebuah objek sudah lurus, baik itu secara vertikal maupun horizontal. Umumnya diandalkan dalam menghitung permukaan tatkala berkaitan dengan proses pelapisan atau perataan.

Laser Level sangat umum dimanfaatkan dalam mengukur keseimbangan suatu bidang dengan cara memproyeksikan secara otomatis sinar laser. Sinar lasernya dalam bentuk garis horizontal, vertikal dan kombinasi keduanya (crossline).

Survey instrument ini dapat dimanfaatkan untuk beragam jenis pekerjaan. Contohnya saja pekerjaan interior berupa pemasangan panel dinding, kusen, keramik lantai dan lain sebagainya.

Selain itu, dapat pula dimanfaatkan dalam pekerjaan layout dan pemasangan mesin-mesin dalam industri. Termasuk conveyor, pemasangan pipa sampai beragam pekerjaan sarana dan prasarana industri.

6. Thermal Imaging

Thermal Imaging ialah sebuah kamera yang mampu mengubah radiasi inframerah menjadi cahaya tampak. Sehingga mampu mendeteksi panas dan kelembaban tanpa perlu diidentifikasi menggunakan mata telanjang secara langsung.

Anda tidak wajib menyentuh suatu benda secara langsung untuk mendeteksi panas maupun kelembabannya. Hal ini juga berlaku untuk makhluk hidup, jadi tidak perlu menyentuhnya secara langsung.

Thermal Imaging umum digunakan oleh pemadam kebakaran dalam melihat area panas melalui asap, kegelapan dan penghalang tembus panas. Survey instrument ini juga umum dimanfaatkan oleh polisi melalui helikopter untuk menangkap tersangka tatkala malam hari.

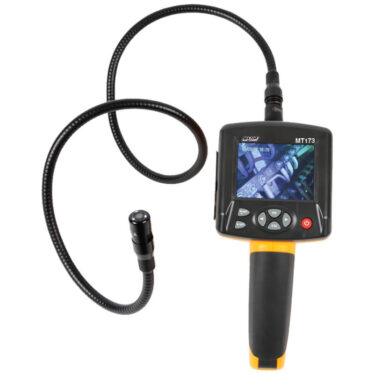

7. Video Borescopes

Borescope atau boroscope ialah peralatan optik yang memuat tabung kaku atau fleksibel dan ada lensa mata di salah satu ujungnya. Lantas terdapat lensa objektif pada sisi lainnya yang disambungkan oleh sistem optik relay.

Sistem optik ini umumnya dikelilingi oleh serat optik yang dipakai dalam penerangan dari remote object. Sebuah gambar internal dari objek yang dibidik akan ditangkap oleh lensa objektif. Kemudian diperbesar oleh lensa mata yang menampilkannya ke mata pemirsa.

Borescopes umumnya dimanfaatkan dalam pekerjaan inspeksi di mana area yang hendak diperiksa tidak bisa diakses menggunakan cara lainnya. Umumnya lebih ditujukan pada inspeksi visual.

Borescopes umum dipakai dalam inspeksi visual dari mesin pesawat, aeroderivative turbin gas industri, turbin uap, mesin diesel dan mesin otomotif. Biasanya juga dapat membantu dalam pembuatan bagian-bagian mesin.

Lantas, apa yang dimaksud dengan Video Borescopes? Alat survey ini mirip dengan borescope fleksibel namun tersemat kamera video mini di bagian ujung tabung fleksibel.

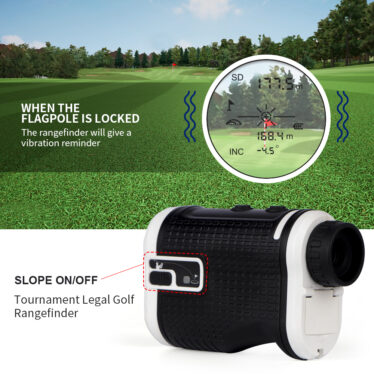

8. Rangefinder

Rangefinder ialah teropong dengan tambahan alat pengukur jarak. Tatkala menggunakannya, Anda bisa memperoleh jarak, sudut hingga ketinggian. Misalnya saja mengukur tinggi pohon dengan diimbangi phytagoras.

Kemampuan pengukuran jarak untuk survey instrument ini cukup bervariasi. Terdapat produk yang kemampuan pengukurannya mencapai angka 500 meter. Ada pula yang kemampuan pengukurannya hingga lebih dari 1000 meter.

Rangefinder cukup sering digunakan dalam bidang militer. Alasannya ialah mampu memberikan jarak yang tepat bagi penembak jitu dan artileri untuk membidik target. Tatkala posisi targetnya ada di luar jarak titik penembakan.

Selain dalam bidang militer, Rangefinder juga dapat dimanfaatkan untuk rekonsiliasi dan engineering. Lantas bisa pula untuk keperluan industri, contohnya saja konstruksi, renovasi dan real estate sebagai pengganti pita meter.

9. Altimeter

Altimeter ialah peralatan yang mampu membantu mengukur ketinggian posisi seseorang dari daratan. Biasanya yang menjadi patokan ketinggian untuk alat survey ini ialah permukaan air laut.

Lantas, bagaimana Altimeter bisa bekerja? Altimeter akan mengukur tekanan udara statik. Sebab, semakin tinggi suatu lokasi, maka tekanan udara statik akan semakin rendah.

Dalam setiap ketinggian mempunyai kepadatan berbeda. Udara akan jauh lebih rapat di permukaan bumi. Jika dibandingkan dengan udara di atasnya. Jadi, tatkala ketinggiannya bertambah, maka tekanan udaranya justru semakin berkurang.

Perbedaan tekanan udara di ketinggian yang berbeda tersebut dimanfaatkan oleh Altimeter untuk memberitahukan perubahan ketinggian. Selain tekanan udara, ada pula yang prinsip kerjanya mengandalkan magnet bumi dan gelombang.

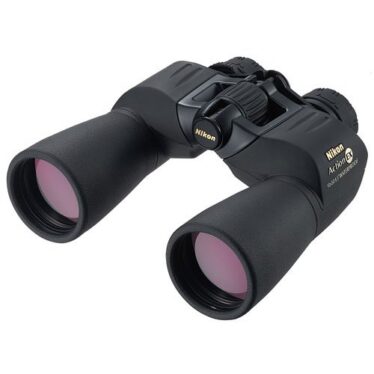

10. Binocular

Tatkala hendak melihat suatu objek dari jarak jauh, tentu memerlukan alat bantu. Alat bantu tersebut diandalkan dalam berburu, observasi lapangan, militer, mengamati burung, berkemah, mendaki gunung hingga aktivitas astronomi.

Salah satu alat bantu tersebut bernama Binocular yang bentuknya berupa teropong dengan kemampuan melihat objek dari jarak jauh. Alat survey ini mempunyai dua buah lensa pada bagian kiri dan kanan.

Setiap teropong, umumnya mempunyai tiga bagian, yakni lensa cembung, prisma dan lensa cekung. Tiga bagian tersebut disematkan ke dalam dua buah tabung. Lantas, dua tabung tersebut menghasilkan gambar yang sifatnya tiga dimensi dalam pandangan mata Anda.

Anda cukup memegang Binocular menggunakan tangan lantas posisikan kedua mata. Kemudian dapatkan pembesaran benda jauh melalui tampilan dua rentetan lensa dan prisma yang bersandingan.

Prisma ditujukan untuk mengembalikan tampilan dan memantulkan cahaya melalui refleksi total. Sehingga Binocular dapat menghasilkan bayangan yang tepat dan tidak terbalik layaknya teleskop.

Anda bisa mengandalkan alat survey ini tatkala menjelajah alam bebas misalnya gunung. Binocular sangat cocok untuk aktivitas outdoor. Jadi, tidak disarankan untuk menggunakannya ketika di ruangan tertutup sebab jarak jangkauannya akan terbatas.

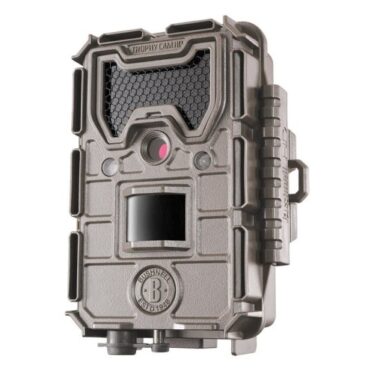

11. Camera Trap

Camera Trap ialah jenis kamera yang memuat tambahan sensor gerak dan sensor panas. Sensor gerak dan sensor panas bermanfaat dalam merekam keberadaan satwa liar di suatu area tertentu.

Sensor Camera Trap nantinya akan aktif sendiri tatkala ada objek yang bergerak atau ketika suhunya berbeda dengan lingkungan area cakupan sensor. Jadi, Anda tidak perlu memotret sendiri satwa liar di habitatnya.

Survey instrument ini sudah umum dipakai dalam mencari tahu keanekaragaman beragam jenis satwa, misalnya saja mamalia yang ada di suatu area tertentu. Alat ini juga bisa membantu mengetahui Indeks Kelimpahan Relatif (RAI/ Relative Abundance Index) satwa.

Camera Trap sangat umum digunakan ketika monitoring satwa liar yang ada di area tertentu dan untuk upaya konservasi. Sebab, teknologinya tergolong mudah dioperasikan dan tidak memerlukan banyak tenaga kerja.

Tidak dibatasi untuk pengamatan satwa liar, Camera Trap juga boleh dimanfaatkan dalam beragam bidang lainnya. Misalnya saja studi sarang ekologi, deteksi spesies langka, penelitian terkait pemakaian habitat hingga pendudukan struktur bangunan manusia

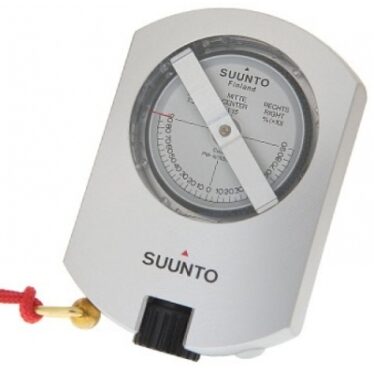

12. Clinometer

Clinometer ialah alat yang bermanfaat dalam mengukur sudut elevasi atau sudut dari tanah pada segitiga siku-siku. Anda dapat memanfaatkannya ketika mengukur ketinggian benda-benda tinggi yang sulit diraih, misalnya tiang bendera, pohon hingga gedung.

Fungsi penting dari alat survey ini ialah untuk menentukan pengukuran secara akurat sebab berkaitan dengan kemiringan, tinggi, dan jarak. Clinometer dapat dimanfaatkan dalam beragam profesi yang berbeda.

Clinometer mampu mengukur sudut kemiringan secara akurat yang bisa diatur dalam menit dan detik. Siapa saja dapat menggunakannya untuk mengukur ketinggian, sudut vertikal maupun lereng secara cepat dan mudah.

Apabila ingin menggunakan Clinometer, maka bisa memanfaatkan dua mata terbuka. Satu mata bisa menatap ke lensanya, sementara mata lainnya ditujukan untuk menatap objek yang dibidik. Nantinya, otak akan menghubungkan skala di lensa dengan objek yang dibidik.

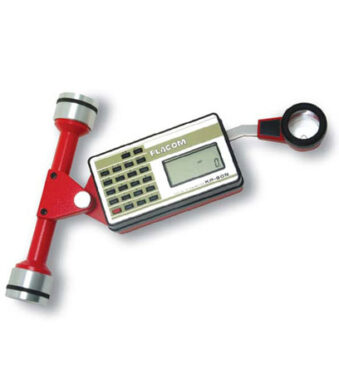

13. Planimeter

Salah satu metode perhitungan luasan ialah mengandalkan alat Planimeter. Planimeter bisa diterapkan di sepanjang garis yang membatasi daerah di mana hendak dihitung luasannya.

Metode ini terbilang efektif tatkala digunakan dalam mencari luasan yang tidak terlalu besar dan bentuknya tidak beraturan. Jadi, sangat cocok mengaplikasikannya pada peta, denah maupun gambar 2 dimensi.

Planimeter tergolong alat yang bisa dipakai dalam menghitung luas dengan cara mekanis. Survey instrument ini terbagi ke dalam dua macam, yakni jenis manual dan digital.

Siapa saja boleh memanfaatkan Planimeter untuk mengukur objek di peta, rencana maupun gambar. Misalnya saja arsitek, profesional medis, surveyor, desainer, insinyur dan lain sebaginya.

14. Distance Meter

Distance Meter mampu mengukur jarak secara mudah dengan mengandalkan sinar laser. Anda cukup mengarahkan lasernya menuju ke batas jarak yang hendak diukur. Nanti, Distance Meter akan menampilkan hasil pengukuran jaraknya dalam waktu cepat.

Survey instrument ini umum dimanfaatkan dalam industri terutama terkait bidang konstruksi. Terkait hal jangkauan dan nilai tingkat akurasi Distance Meter dipengaruhi oleh keadaan cahaya serta reflektivitas dari objek target pengukuran.

Selain mampu mengukur jarak, Distance Meter umumnya juga dapat mengukur sudut, luas dan tempat yang sulit dijangkau. Bahkan, bisa pula mengukur jarak horizontal tatkala objeknya tidak bisa ditargetkan secara langsung.

Anda juga bisa mengandalkannya dalam pengukuran tidak secara langsung dengan mengandalkan tilt sensor terintegrasi. Jadi, mampu mengukur dalam waktu cepat dan mudah kemiringan sampai 45 derajat.

15. Speed Gun

Biasanya anak muda gemar mengendarai mobil atau motor dalam kecepatan tinggi. Termasuk tatkala mengendarai mobil di jalan tol. Kontur jalan mulus dan lurus memang membuat anak muda tertarik untuk memacu kendaraan sampai melebihi batas ketentuan.

Jadi, supaya mampu mencegah atau mengatasi pengemudi yang melebihi batas kecepatan, seorang polisi dapat mengandalkan Speed Gun. Yakni sebuah alat canggih untuk mengukur kecepatan objek misalnya saja kendaraan yang melaju.

Survey instrument ini juga umum disebut dengan radar kecepatan, pistol radar atau Laser Gun. Speed Gun berperan penting dalam penegakan hukum dan penelitian masalah lalu lintas di berbagai negara.

Speed Gun tergolong alat yang dapat dipegang dengan tangan atau istilahnya adalah portable. Selain itu, Speed Gun juga dapat ditempatkan di atas mobil patroli polisi lalu lintas maupun ditempatkan di atas jalan.

Speed Gun mengandalkan sensor dalam penggunaannya. Alat survey ini terbagi menjadi dua jenis berdasarkan sensor, yakni gelombang elektromagnetik dan gelombang sinar infra merah.
