Menghasilkan pulsa jitter rendah dengan pulsa minimal 1 ns
lebar dan tepi minimum 500ps.
Bandwidth hingga 1 GHz White Gaussian Noise dan bandwidth dapat disesuaikan.
Mendukung PRBS hingga 312,5 Mbps.
Bus digital dapat mengeluarkan sinyal digital hingga 1 Gbps.
Mendukung modulasi analog/digital, sweeping dan bursting.

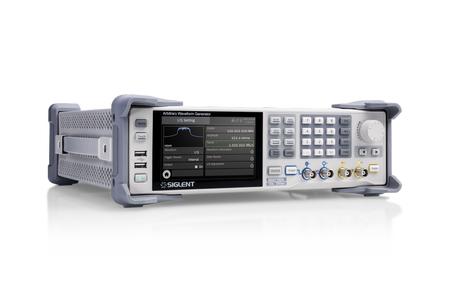

SDG7102A SIGLENT adalah Generator Gelombang Sewenang-wenang saluran ganda dengan bandwidth 1 GHz, kecepatan sampel maksimum 5 GSa/dtk, dan resolusi vertikal 14-bit. Itu dapat menghasilkan bentuk gelombang sewenang-wenang titik demi titik dengan laju sampel maksimum 2,5 GSa/dtk dan sinyal vektor dengan maksimum 500 MS/dtk.
SDG7102A memiliki kemampuan untuk menghasilkan berbagai Sinyal High Fidelity / Low Jitter untuk sinyal aplikasi Anda seperti gelombang kontinu, Pulse, Noise, pola PRBS, dan bus digital 16-bit. Ini mendukung pembuatan sinyal kompleks seperti modulasi, sweeping, bursting dan penyalinan/penggandengan/pelacakan saluran ganda dan superposisi. Outputnya adalah diferensial/ujung tunggal dan mendukung rentang output maksimum ± 24 V V. Instrumen ini dapat memastikan amplitudo besar di bawah frekuensi tinggi yang meniadakan penguat daya eksternal dalam beberapa aplikasi dan memenuhi persyaratan yang lebih luas
Optional addon to purchase is the corresponding digital bus kit to get 16-channel LVTTL or LVDS output with a bit rate of 1 μbps ~ 1 Gbps. Combine the digital bus with the analog channels to realize mixed-signal outputs.
No need for external adapters and cabling. Quickly combine CH1 and CH2 outputs internally (Most SDG models)
Lock phases for greater inter-channel phase control. Independent mode smooths parameter transitions (Most SDG models)
Independent channels with full specifications for two times the instrument (Most SDG models)
| Model | SDG7102A |
|---|---|
| Number of channels | 2 Differential / Single-ended |
| Bandwidth | 1 GHz |
| Sample rate | 5 GSa/s |
| Vertical resolution | 14-bit |
| Arbitrary waveform | 0.01 Sa/s ~ 2.5 GSa/s sample rate; 24 pts ~ 512 Mpts/ch memory depth, with segment editing and playback |
| Vector signal (Optional) | 500 MS/s max symbol rate; Carrier DC ~ 1 GHz settable. Includes modulation modes such as ASK, PSK, FSK and QAM. EasyIQ software provides vector signal creation and editing |
| Continuous waveform | Up to 1GHz, supports harmonic generation function |
| Pulse | Min pulse width 1 ns, min. edge 500 ps pulse with low jitter, the rise/fall edge is independently fine adjustable, and the pulse width is fine adjustable |
| Noise | Bandwidth 1 mHz ~ 1 GHz adjustable |
| PRBS | Bit rate 1 μbps ~ 312.5 Mbps, length PRBS3 ~ PRBS32 |
| Complex signal generation | Supports internal/external modulation, AM, FM, PM, PWM, FSK, PSK, ASK, etc.; Supports sweep; Support burst |
| Dual channel function | Inter channel tracking, coupling, and copying. Dual channel superposition function. Supports mutual modulation between channels |

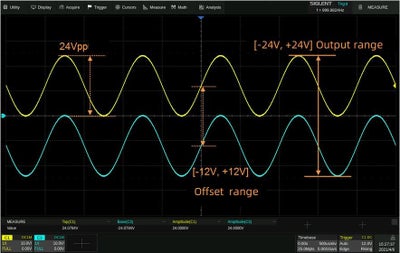

| Output range | 24 Vpp analog output superimposed ± 12 V DC offset, supports a maximum output range of ± 24 V (48 V) |
| Digital bus(Optional) | 16-bit, LVTTL or LVDS output Bit rate: 1 μbps ~ 1 Gbps |

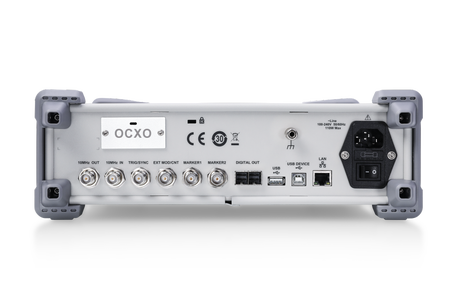

| Interface | USB 2.0 Host x3, USB 2.0 Device(USBTMC) LAN 10M/100M (VXI-11/Telnet/Socket/WebServer) EXT MOD/CNT, 10MHz In, 10MHz Out, Marker x2, Trigger In/Out |
| Interaction | 5” TFT-LCD with capacitive touch screen (800×480) Supports mouse operation Supports Webserver Supports SCPI control |
1 x USB cable cable
2 x BNC coaxial cable
1 x Quick start
1 x Power cord
1 x Wireless mouse
