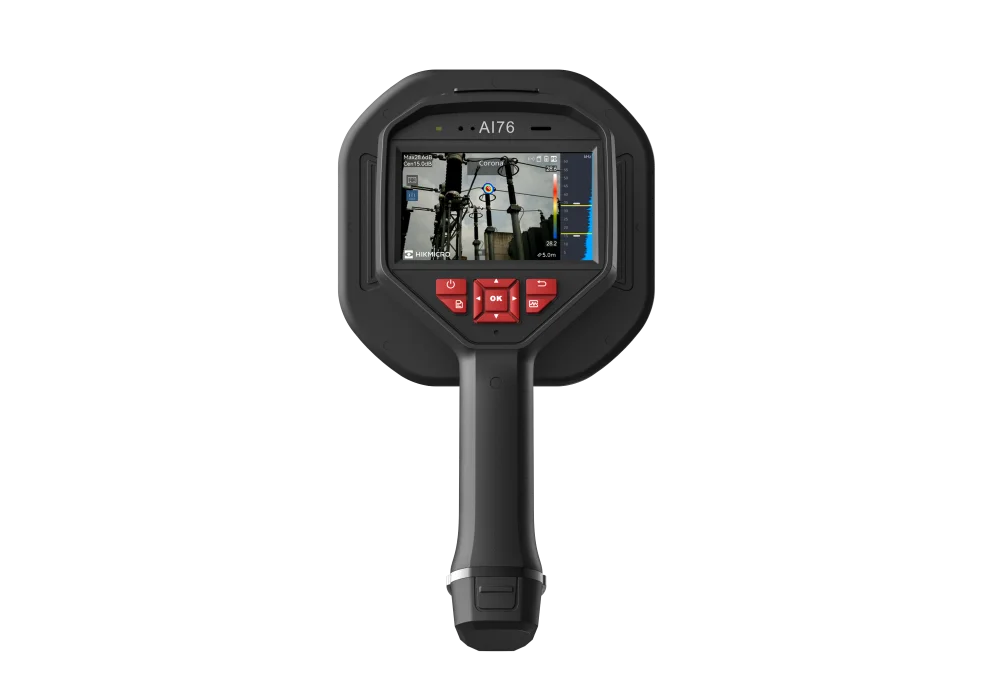

HIKMICRO AI76 Acoustic Imaging Camera merupakan perangkat inspeksi akustik profesional yang dirancang untuk mendeteksi, memvisualisasikan, dan melokalisasi sumber suara berfrekuensi tinggi yang berasal dari berbagai permasalahan pada instalasi dan peralatan industri. Perangkat ini terutama digunakan untuk mendeteksi kebocoran gas atau udara bertekanan (compressed air leak) serta mendeteksi partial discharge pada sistem kelistrikan. Dengan teknologi acoustic imaging, sumber suara yang tidak mudah didengar oleh telinga manusia dapat ditampilkan secara visual pada layar perangkat sehingga operator dapat mengetahui arah dan lokasi sumber masalah secara lebih cepat.
AI76 menggunakan 136 mikrofon MEMS low-noise yang memungkinkan perangkat menangkap dan menganalisis sinyal akustik secara real-time. Perangkat memiliki rentang bandwidth 0–96 kHz dengan sampling frequency MEMS sebesar 192 kHz, sehingga dapat digunakan untuk mendeteksi berbagai sumber suara ultrasonik yang umumnya muncul pada kebocoran udara bertekanan maupun gangguan listrik tertentu. Jangkauan deteksi yang tercantum dalam spesifikasi adalah sekitar 0,3 hingga 150 meter, tergantung kondisi lingkungan dan karakteristik sumber suara.
FITUR Hikmicro Al76
- 136 Low-Noise MEMS Microphones
Dilengkapi 136 mikrofon MEMS untuk menangkap sumber suara dan melakukan lokalisasi sumber suara secara real-time. - Deteksi Kebocoran Gas dan Compressed Air
Mampu mendeteksi kebocoran pada sistem udara bertekanan dan gas serta menampilkan estimasi leak rate, leak level, dan potensi biaya kebocoran secara real-time. - Rentang Frekuensi 0–96 kHz
Memiliki bandwidth yang dapat disesuaikan dari 0 kHz hingga 96 kHz, dengan sampling frequency MEMS 192 kHz. - Deteksi Partial Discharge
Dapat mendeteksi dan mengidentifikasi beberapa jenis partial discharge, yaitu Corona, Particle, Floating, dan Surface Discharge, dengan deteksi otomatis 50/60 Hz. - Visualisasi Acoustic Imaging Real-Time
Sumber suara ditampilkan secara visual pada layar sehingga operator dapat lebih cepat menentukan arah dan lokasi sumber kebocoran atau gangguan. - Layar Touchscreen 4,3 Inci
Menggunakan layar LCD touchscreen dengan resolusi 800 × 480 piksel, sehingga hasil inspeksi dapat dilihat langsung di lapangan. - Jangkauan Deteksi hingga 150 Meter
Memiliki rentang jarak deteksi sekitar 0,3–150 meter, sehingga memungkinkan inspeksi dari jarak yang relatif aman. - 8 Acoustic Palettes
Menyediakan 8 pilihan palette warna untuk membantu visualisasi sumber suara dan mempermudah interpretasi hasil inspeksi. - Digital Zoom 1×–16×
Mendukung continuous digital zoom dari 1× hingga 16× untuk membantu pengamatan objek atau area yang lebih detail. - Analyzer Acoustic Software
Dilengkapi software untuk menganalisis hasil inspeksi, melakukan analisis kebocoran dan partial discharge, serta membuat dan mengekspor laporan. - Penyimpanan dan Dokumentasi
Mendukung SD card 64 GB, penyimpanan hingga sekitar 18.000 gambar atau 60 jam video, serta voice note dan text note untuk dokumentasi inspeksi. - Konektivitas Lengkap
Mendukung Wi-Fi, Bluetooth 4.1, USB Type-C, dan HDMI-D untuk transfer data dan koneksi dengan perangkat lain. - Desain untuk Penggunaan Lapangan
Memiliki perlindungan IP54, ketahanan jatuh hingga 1,2 m, dan dapat beroperasi pada suhu sekitar −20 °C hingga 50 °C.
SPESIFIKASI Hikmicro Al76
| Parameter | Spesifikasi AI76 |
| Jumlah mikrofon | 136 MEMS low-noise microphones |
| Bandwidth | 0–96 kHz, dapat disesuaikan |
| Sampling frequency | 192 kHz |
| Jarak deteksi | 0,3–150 m |
| Resolusi acoustic image | 800 × 480 piksel |
| Field of View (FOV) | 50,2° × 35,4° |
| Frame rate | 25 fps |
| Dynamic range | < −15 dB hingga > 120 dB |
| Deteksi kebocoran | >0,0047 L/min @ 6 bar dari 0,5 m; >0,0073 L/min @ 5 bar dari 1 m |
| Partial discharge | Deteksi otomatis 50/60 Hz |
| Jenis partial discharge | Corona, Particle, Floating, Surface |
| Display | LCD touchscreen 4,3″, 800 × 480 |
| Digital zoom | 1×–16× kontinu |
| Penyimpanan | SD card 64 GB |
| Kapasitas gambar | Hingga ±18.000 gambar |
| Kapasitas video | Hingga ±60 jam, format MP4 |
| Voice note | Maks. 60 detik |
| Text note | Maks. 255 karakter |
| Wi-Fi | 802.11 b/g/n, 2,4 GHz & 5 GHz |
| Bluetooth | Bluetooth 4.1 |
| USB | USB Type-C |
| HDMI | HDMI-D |
| Baterai | Li-ion rechargeable, dapat dilepas |
| Waktu operasi | ±2 jam per baterai |
| Waktu pengisian | ±5 jam |
| Proteksi | IP54 |
| Ketahanan jatuh | 1,2 m |
| Suhu operasi | −20 °C hingga 50 °C |
| Berat | ±1.200 g |
| Dimensi | 310,4 × 165 × 117 mm |
| Catu daya | 5 V DC / 2 A |
