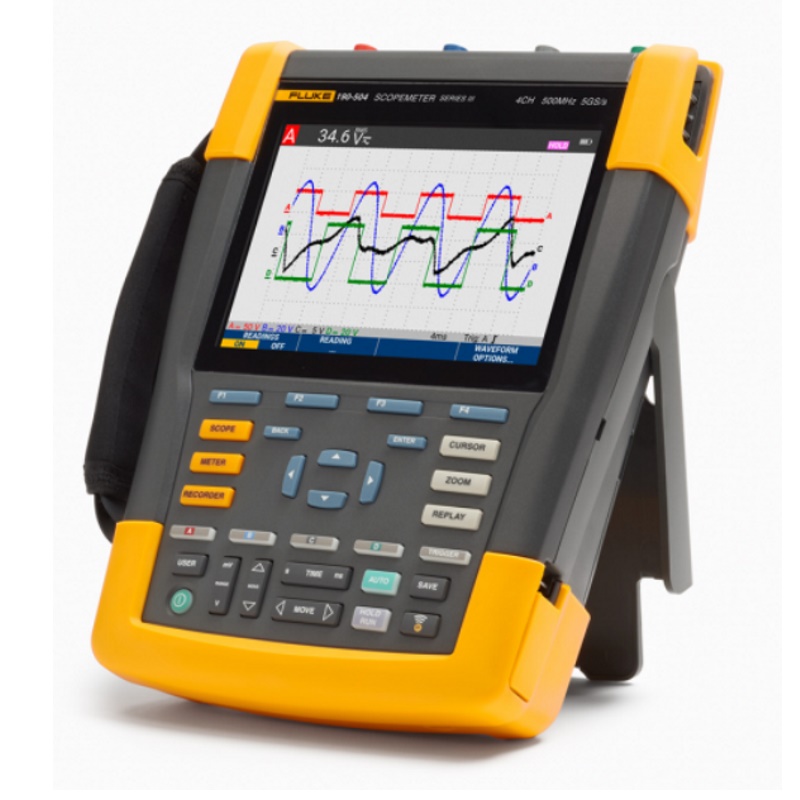

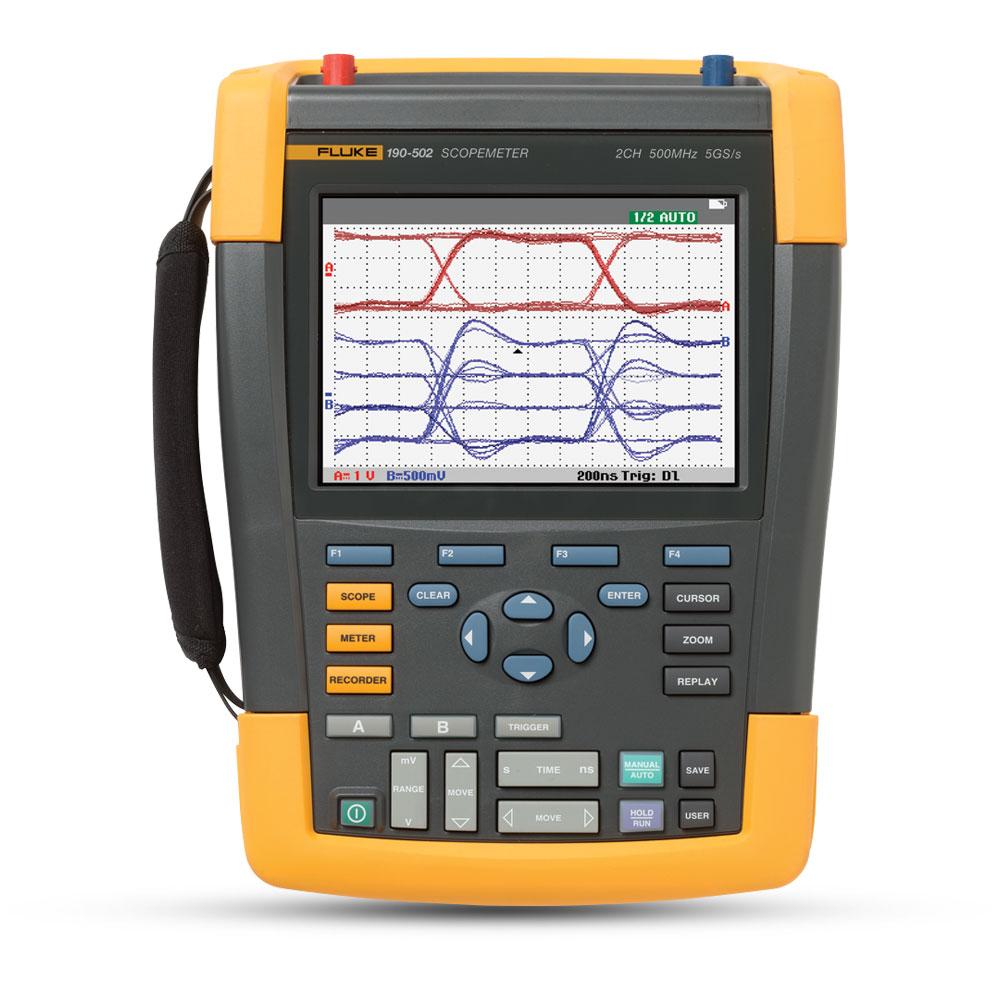

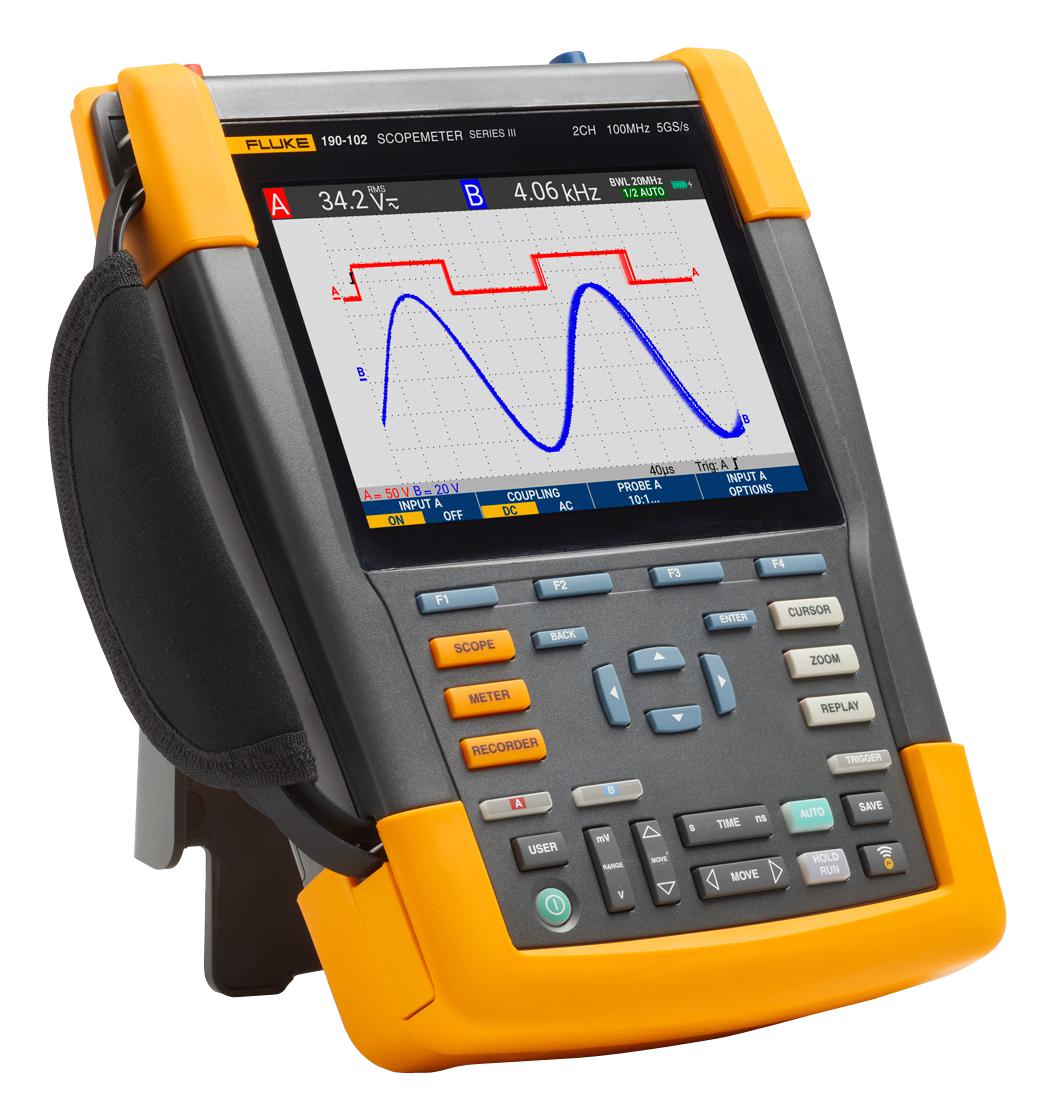

Fluke 190 Series III ScopeMeter® Test Tools dirancang untuk dibawa ke mana pun Anda pergi, dan menangani hampir semua pekerjaan memecahkan masalah yang harus Anda selesaikan. Alat uji berperingkat CAT III 1000 V/CAT IV 600V ini menggabungkan portabilitas tangguh dengan performa tinggi osiloskop bench untuk membantu Anda menghadapi kesulitan pemasangan, komisioning dan perawatan mesin industri, kontrol otomatisasi dan proses, serta konversi elektronik daya dengan mudah—dari DC hingga 500 MHz .
Pilih dari dua atau empat model saluran dengan berbagai macam opsi bandwidth. Laju sampling cepat hingga 5,0 GS/detik, resolusi 200 ps dan memori dalam dari 10.000 sampel per saluran memungkinkan pengambilan gambar akurasi tinggi dan menampilkan detail bentuk gelombang, noise, dan gangguan lainnya. Lakukan pengukuran yang berhubungan dengan waktu dan amplitudo pada sistem kontrol tiga fase atau tiga sumbu, atau cukup bandingkan dan kontraskan beberapa titik uji dalam sirkuit yang diuji.
Fitur seperti TrendPlot™ Paperless Recorder, ScopeRecord™ Mode, Connect-and-View™ Triggering, dan fungsi unik Putar Ulang 100 layar yang khas membantu Anda mendiagnosis masalah dengan cepat untuk meminimalkan biaya perbaikan dan waktu henti. Fitur ini menjadikan osiloskop mudah digunakan, khususnya saat mendiagnosis masalah yang paling sulit seperti bentuk gelombang kompleks, derau yang terinduksi, peristiwa yang menyebabkan sinyal terputus-putus dan fluktuasi atau arus sinyal.
Input yang diisolasi secara independen memungkinkan Anda melakukan pengukuran dalam sirkuit campuran yang memiliki referensi ground berbeda yang mengurangi risiko korsleting yang tidak disengaja. Osiloskop bench konvensional tanpa probe diferensial khusus dan trafo isolasi hanya bisa melakukan pengukuran referensi ke ground daya listrik. Alat uji ScopeMeter 190 Series III dirancang untuk mencakup berbagai macam aplikasi mulai mV hingga kV, agar Anda siap melakukan tugas apa saja dari mikroelektronik hingga aplikasi listrik tugas berat bertegangan lebih tinggi. Konfigurasi 190 Series III 60 MHz dan 100 MHz termasuk probe VPS421 100:1 untuk aplikasi tegangan lebih tinggi, sedangkan konfigurasi 200 MHz dan 500 MHz termasuk probe VPS410-II 10:1 sesuai untuk mikroelektronik dan aplikasi tegangan lebih tinggi.
Kokoh dan tahan guncangan, Alat Uji ScopeMeter dibuat untuk lingkungan kotor dan berbahaya. Dengan wadah tertutup rapat, alat ini bisa bertahan dari debu, tetesan air, kelembapan, dan polusi udara. Setiap kali Anda membawa Alat Uji ScopeMeter Anda bisa merasa yakin bahwa alat ini akan berfungsi secara andal di mana pun pekerjaan Anda.
Fluke 190 Series III memiliki dua port USB yang terisolasi secara elektrik dari sirkuit input pengukuran. Dengan demikian, Anda bisa mentransfer data dengan cepat dan mudah ke PC, mengarsipkan dan membagikan bentuk gelombang kepada OEM, kolega dan staf dukungan, atau menyimpan bentuk gelombang, rekaman layar, dan penyiapan instrumen pada perangkat memori USB untuk digunakan lain waktu. Transfer file dengan mudah melalui flashdisk USB, koneksi langsung melalui antarmuka USB atau konektivitas Wi-Fi opsional. File-file ini dapat digunakan untuk penanganan data lebih lanjut atau pada Perangkat Lunak FlukeView-2 untuk mempelajari bentuk gelombang secara lebih rinci.
Pemicuan Connect-and-View menghadirkan tampilan stabil dan instan tanpa perlu menyesuaikan pengaturan. Jika Anda menggunakan osiloskop lain, Anda akan mengetahui betapa pemicuan bisa menjadi begitu rumit. Jika pengaturan salah, hasilnya bisa tidak stabil atau salah. Connect-and-View menyiapkan pemicuan yang benar secara otomatis dengan mengenali pola sinyal. Tanpa menyentuh tombol, Anda mendapatkan tampilan yang stabil, andal, dan berulang dari sinyal apa pun termasuk sinyal penggerak motor dan kontrol. Alat ini sangat cepat dan praktis saat Anda mengukur sejumlah titik uji dalam urutan yang cepat.
| Mode Osiloskop | |||||||
| 190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
| Defleksi vertikal | |||||||
| Jumlah saluran | 2 | 2 | 2 | 2 | 4 | 4 | 4 |
| Bandwidth | 60 MHz | 100 MHz | 200 MHz | 500 MHz | 100 MHz | 200 MHz | 500 MHz |
| Waktu naik | 5,8 ns | 3,5 ns | 1,7 ns | 0,7 ns | 3,5 ns | 1,7 ns | 0,7 ns |
| Jumlah input osiloskop | 2 saluran input ditambah pemicu eksternal | 4 saluran input | |||||
| Arsitektur saluran | Semua input terisolasi sepenuhnya dari satu sama lain dan dari ground. Input dapat diaktifkan dalam semua kombinasi. | ||||||
| Kopling input | AC atau DC, dengan indikator level ground | ||||||
| Sensitivitas input | Dengan probe 10:1, 20 mV hingga 1000 V/div Dengan probe 100:1, 200 mV hingga 10 kV/div Langsung (1:1), 2 mV hingga 100 V/div |
||||||
| Pembatas bandwidth | 20 MHz dan 10 kHz | ||||||
| Polaritas | Normal, Inverted, Variabel | ||||||
| Tegangan input | Berperingkat CAT III 1000 V/CAT IV 600 V, lihat Spesifikasi Umum untuk informasi lebih lanjut | ||||||
| Resolusi vertikal | 8 bit | ||||||
| Akurasi pada 4 s hingga 10 us/div | 5 mV/div hingga 100 V/div, ±(1,5% + 6 hitungan) 2 mV/div, ±(1,5% + 10 hitungan) |
||||||
| Masukan impedansi | 1 MΩ (± 1%) // 15 pF (± 2,25 pF) | ||||||
| Horizontal | |||||||
| Laju sampling realtime maksimal (sampling secara bersamaan) | 625 MS/dtk (setiap saluran) |
1,25 GS/dtk (setiap saluran) | 2,5 GS/dtk (setiap saluran) | 5 GS/dtk (saluran tunggal) atau 2,5 GS/dtk (saluran ganda) |
1,25 GS/dtk (setiap saluran) | 2,5 GS/s (2-sal) 1,25 GS/s (4-sal) |
5 GS/dtk (saluran tunggal) atau 2,5 GS/dtk (2 saluran) atau 1,25 GS/dtk (4 saluran) |
| Panjang rekaman | Hingga 10.000 sampel per saluran | ||||||
| Rentang basis waktu | 10 ns/div hingga 4 s/div |
5 ns/div hingga 4 s/div |
2 ns/div hingga 4 s/div |
1 ns/div hingga 4 s/div |
5 ns/div hingga 4 s/div |
2 ns/div hingga 4 s/div |
1 ns/div hingga 4 s/div |
| Basis waktu dalam urutan 1-2-4 Pengaturan pembagian/waktu lebih lambat menggunakan mode Roll ScopeRecord™ (lihat ‘Mode perekam’) |
|||||||
| Panjang rekaman maksimum | 10.000 sampel per saluran dalam mode scope 30.000 titik per saluran dalam mode Roll ScopeRecord™ (lihat ‘Mode perekam’) |
||||||
| Akurasi penentuan waktu | ± (0,01% pembacaan + 1 piksel) | ||||||
| Penangkapan glitch | 8 ns (10 µs/div hingga 2 min/div) | ||||||
| Layar dan akuisisi | |||||||
| Layar | LCD berwarna dengan kecerahan tinggi 3,5 mm x 90 mm (5,3 in. X 133 in.) | ||||||
| Mode tampilan | Berbagai kombinasi saluran: on/off rata-rata; pemutaran ulang. | ||||||
| Lebar layar yang tampak | 12 pembagian secara horizontal dalam mode scope | ||||||
| Mode persistensi digital | Mode off/pendek/sedang/panjang/tak hingga dan selubung | ||||||
| Matematika bentuk gelombang | Satu operasi matematika (190-xx2) atau dua operasi matematika (190-x04) di 2 saluran input (A dan B, C dan D): tambah, bagi, kali; mode X-Y; Spektrum Frekuensi menggunakan FFT | ||||||
| Mode akuisisi | Normal, Rata-rata, Otomatis, Bidikan Tunggal, ScopeRecord™ roll, penangkapan glitch, perbandingan bentuk gelombang dengan “Pengujian Lolos/Gagal”; Pemutaran ulang | ||||||
| Trigger dan delay | |||||||
| Sumber | Input A, B, atau Eksternal (via input meter) | Input A, B, C, atau D | |||||
| Mode | Otomatis, tepi, Lebar Pulsa, N-Cycle, Eksternal (190-xx2) | ||||||
| Connect-and-View™ | Pemicuan otomatis canggih yang mengenali pola sinyal, yang secara otomatis mengatur dan terus menyesuaikan pemicuan, basis waktu, dan amplitudo. Secara otomatis menampilkan bentuk gelombang stabil dari sinyal kompleks dan dinamis seperti penggerak motor dan sinyal kontrol. Bisa dimatikan jika lebih dikehendaki. | ||||||
| Pemicuan lebar pulsa (di saluran A) | Lebar pulsa dengan kualifikasi berdasar waktu Memungkinkan pemicuan <t, >t, =t, ≠ t, di mana t bisa dipilih dalam langkah minimal sebesar 0,01 div atau 50 ns |
||||||
| Penundaan waktu | 1 layar penuh berupa tampilan pra-pemicu atau hingga 100 layar (=1200 pembagian) dari penundaan pasca-pemicu | ||||||
| Pemicuan slope ganda | Pemicu di tepi naik dan turun sekaligus | ||||||
| Pemicuan N-siklus | Pemicu pada kemunculan ke-N dari sebuah peristiwa pemicu; N akan diatur dalam rentang 2 hingga 99 | ||||||
| Penangkapan 100 layar secara otomatis | |||||||
| Saat dalam mode osiloskop, instrumen SELALU mengingat 100 layar terakhir—tidak diperlukan penyetelan pengguna spesifik. Saat terjadi anomali, tombol REPLAY bisa ditekan untuk melihat urutan lengkap kejadian layar berulang kali. Instrumen bisa disetel untuk pemicuan di glitch atau anomali berselang dan akan beroperasi dalam mode “baby-sit” yang merekam 100 peristiwa yang telah ditentukan. | |||||||
| Putar ulang | Putar ulang manual atau terus-menerus. Menampilkan 100 layar yang diambil berupa animasi “hidup”, atau dalam kontrol manual. Setiap layar memiliki keterangan tanggal dan waktu. | ||||||
| Penyimpanan pemutaran ulang | Sepuluh unit yang masing-masing terdiri dari 100 layar bisa disimpan di penyimpanan internal untuk nantinya dimunculkan lagi dan dianalisis. Penyimpanan langsung dari unit tambahan di drive memori flashdisk eksternal melalui port host USB. | ||||||
| FFT—analisis spektrum frekuensi | |||||||
| Menampilkan konten frekuensi bentuk gelombang osiloskop menggunakan Fast Fourier Transform | |||||||
| Window | Otomatis, Hamming, Hanning, atau Tidak Ada | ||||||
| Window otomatis | Secara digital melakukan sampling ulang bentuk gelombang yang diperoleh untuk mendapatkan resolusi frekuensi optimal dalam resultan FFT. | ||||||
| Skala vertikal | Linear/Logaritmik (dalam volt atau ampere) | ||||||
| Sumbu frekuensi | Rentang frekuensi secara otomatis diatur sebagai fungsi rentang basis waktu osiloskop | ||||||
| Perbandingan bentuk gelombang dan pengujian lolos/gagal | |||||||
| Perbandingan bentuk gelombang | Menyediakan penyimpanan dan tampilan bentuk gelombang referensi untuk perbandingan visual dengan bentuk gelombang yang baru diperoleh. Referensi didapatkan dari bentuk gelombang yang diperoleh dan bisa dimodifikasi dalam osiloskop. | ||||||
| Pengujian Lolos/Gagal | Dalam mode perbandingan bentuk gelombang, osiloskop bisa disiapkan untuk menyimpan hanya bentuk gelombang yang cocok (“Lolos”) atau yang tidak cocok (“Gagal”) dari bentuk gelombang yang diperoleh, dalam cadangan memori pemutaran ulang untuk analisis lebih lanjut. | ||||||
| Pengukuran osiloskop otomatis | |||||||
| V dc, V ac rms, V ac+dc, Vpeak maks, Vpeak min, Vpeak to peak, A ac, A dc, A ac+dc, frekuensi (in Hz), waktu naik (menggunakan kursor), waktu turun (menggunakan kursor), Power Factor (PF), Watt, VA, VA reaktif, fase (antara 2 input A&B atau C&D), lebar pulsa (pos./neg.), siklus tugas (pos./neg.), suhu °C, suhu °F (tidak untuk Jepang), dBV, dBm ke dalam 50 I dan 600 I, VPWM ac dan VPWM (ac+dc) untuk pengukuran pada penggerak pulse width modulated motor (PMW) dan inverter frekuensi, rasio V/Hz; | |||||||
| Fungsi penggerak motor dan daya tingkat lanjut | Rasio V/Hz, Power Factor (PF), Watt, VA, VA reaktif, V-PWM (ac) dan V-PWM (ac+dc) untuk pengukuran pada pulse width modulated motor (PMW) dan inverter frekuensi | ||||||
| Pengukuran kursor | |||||||
| Sumber | Pada berbagai bentuk gelombang input atau pada bentuk gelombang resultan matematika (kecuali mode X-Y) | ||||||
| Garis horizontal ganda | Tegangan pada kursor 1 dan pada kursor 2, tegangan antar kursor | ||||||
| Garis vertikal ganda | Waktu antar kursor, 1/T antar kursor (dalam Hz), tegangan antar penanda, waktu naik dengan penanda, waktu turun dengan penanda; Vrms antar kursor, Watt antar kursor. | ||||||
| Garis vertikal tunggal | Tegangan Min-Maks dan Rata-rata pada posisi kursor; frekuensi dan nilai-rms komponen frekuensi individual dalam Resultan FFT | ||||||
| Fungsi tingkat lanjut | mA*s (arus-sejalan-waktu, antar kursor); V*s (tegangan sejalan waktu, antar kursor); W*s (energi, antar kursor) | ||||||
| ZOOM | Mulai dari gambaran umum rekaman secara penuh hingga sampai pembesaran, hingga level sampel, pada semua panjang rekaman. | ||||||
| Mode meteran | |||||||
| 190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
| Input meter | Melalui input pisang 4 mm, terisolasi penuh dari input scope dan dari ground scope | Melalui input osiloskop BNC | |||||
| Jumlah pembacaan | Satu per satu melalui input DMM | Hingga 4 pengukuran osiloskop otomatis secara bersamaan | |||||
| Resolusi maksimum | 5.000 hitungan | ± 999 hitungan (frekuensi: 9999 hitungan) |
|||||
| Masukan impedansi | 1 MΩ ± 1 % // 14 pF ± 1,5 pF | 1 MΩ ± 1 % // 15 pF ± 2,25 pF | |||||
| Fungsi pengukuran tingkat lanjut | Rentang otomatis/manual, pengukuran relatif (referensi Nol), perekaman TrendPlot™ | ||||||
| Akurasi yang ditentukan berlaku dalam rentang suhu 18°C hingga 28°C Tambahkan 10% dari akurasi yang ditentukan untuk tiap derajat C di bawah 18°C atau di atas 28°C | |||||||
| Tegangan | |||||||
| Akurasi V dc | ± (0,5% + 6 hitungan) | ± (1,5% + 6 hitungan) | |||||
| Akurasi rms nyata ac V | |||||||
| 15 Hz s/d 60 Hz | ± (1% + 10 hitungan) | ± (1,5% + 10 hitungan) | |||||
| 60 Hz hingga 1 kHz | ± (2,5% + 15 hitungan) | — | |||||
| 60 Hz hingga 20 kHz | — | ± (2,5% + 15 hitungan) | |||||
| Akurasi rms nyata ac+dc V | |||||||
| 15 Hz s/d 60 Hz | ± (1% + 10 hitungan) | ± (1,5% + 10 hitungan) | |||||
| 60 Hz hingga 1 kHz | ± (2,5% + 15 hitungan) | — | |||||
| 60 Hz hingga 20 kHz | — | ± (2,5% + 15 hitungan) | |||||
| Rentang voltmeter | 500 mV, 5 V, 50 V, 500 V, 1100 V | ||||||
| Resistansi | |||||||
| Rentang | 500 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ | — | |||||
| Akurasi | ± (0,6% + 6 hitungan) | — | |||||
| Fungsi meteran lainnya | |||||||
| Kontinuitas | Bunyi bip pada < 50 Ω (± 30 Ω) | — | |||||
| Tes diode | Hingga 2,8 V | — | |||||
| Arus (A) | A dc, A ac, A ac+dc menggunakan klem arus opsional atau faktor skala shunt: 0,1 mV/A, 1 mV/A hingga 100 V/A dan 400 mV/A | ||||||
| Suhu | Dengan aksesori opsional. Faktor skala 1mV/°C atau 1mV/°F | ||||||
| Mode perekaman | |||||||
| 190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
| Mode Roll ScopeRecord™ | |||||||
| Mode penyimpanan bentuk gelombang input dual atau ganda, menggunakan memori dalam | |||||||
| Sumber dan tampilan | Input A, Input B, Dual Semua saluran dijadikan sampel secara bersamaan |
Setiap kombinasi input, hingga 4 saluran. Semua saluran diambil secara bersamaan |
|||||
| Kedalaman memori | 30.000 titik data per saluran, masing-masing menampung pasangan informasi min/maks | ||||||
| Nilai min/maks | Nilai min/maks dibuat pada sampel yang diukur pada laju sampling tinggi yang memastikan penangkapan dan penampilan glitch. | ||||||
| Mode perekaman | Single sweep, roll berkelanjutan; Start-on-Trigger (melalui eksternal); Stop-on-Trigger (melalui eksternal) | Single sweep,roll berkelanjutan; Start-on-Trigger (lewat berbagai saluran); Stop-on-Trigger (lewat berbagai saluran) | |||||
| Stop-on-trigger | Mode ScopeRecord bisa dihentikan oleh kejadian pemicu individual, atau oleh interupsi sinyal pemicu berulang, melalui berbagai saluran input (melalui Eksternal pada 190-XX2 Series) |
||||||
| Skala horizontal | Waktu dari awal, waktu hari | ||||||
| Zoom | Mulai dari gambaran umum rekaman secara penuh hingga sampai pembesaran, hingga level sampel | ||||||
| Memori | Dua bentuk gelombang ScopeRecord beberapa input bisa disimpan di penyimpanan internal untuk nantinya dimunculkan lagi dan dianalisis. | ||||||
| Laju sampling mode Roll ScopeRecord™ dan rentang waktu perekaman | |||||||
| Rentang basis waktu | 4 ms/div ~ 2 mnt/div | ||||||
| Rentang waktu rekaman | 4,8 dtk hingga 40 jam | ||||||
| Waktu/pembagian dalam mode ‘lihat semua’ | 0,4 dtk/div hingga 4 j/div | ||||||
| Penangkapan glitch | 8 ns | ||||||
| Laju sampling | 125 MS/dtk | ||||||
| Resolusi | 160 μdtk ~ 4,8 dtk | ||||||
| Perekaman Trendplot™ | |||||||
| Perekam paperless elektronik saluran ganda. Plot, menampilkan, dan menyimpan hasil secara grafis hingga empat pengukuran scope otomatis atau pembacaan DMM sejalan waktu. | |||||||
| Sumber dan tampilan | Berbagai kombinasi pengukuran osiloskop, yang dibuat pada saluran input, atau pembacaan DMM (instrumen 2 saluran) | ||||||
| Kedalaman memori | 19.200 titik (unit) per pengukuran. Tiap titik sampel yang direkam memuat nilai minimal, maksimal, dan rata-rata, ditambah cap tanggal dan waktu. | ||||||
| Rentang | Tampilan normal: 5 dtk/div hingga 30 mnt/div dalam mode lihat-semua: 5 mnt/div hingga 48 jam/div (ringkasan total rekaman) | ||||||
| Rentang waktu yang direkam | Hingga 22 hari, dengan resolusi 102 detik; hingga 5,5 hari untuk 4 pembacaan. | ||||||
| Mode perekaman | Perekaman terus-menerus, dimulai pada 5 dtk/div dengan kompresi perekaman otomatis | ||||||
| Kecepatan pengukuran | Tiga pengukuran otomatis per detik atau lebih | ||||||
| Skala horizontal | Waktu dari awal, waktu hari | ||||||
| Zoom | Pengecilan hingga 64x untuk gambaran umum rekaman lengkap, pembesaran hingga 10x untuk detail maksimal | ||||||
| Memori | Dua unit rekaman TrendPlot beberapa input bisa disimpan di penyimpanan internal untuk nantinya dimunculkan lagi dan dianalisa. | ||||||
| Pengukuran kursor—semua mode perekam | |||||||
| Sumber | Berbagai pelacakan bentuk gelombang dalam berbagai mode tampilan bentuk gelombang (Scope, ScopeRecord, atau TrendPlot) | ||||||
| Garis vertikal ganda | Kursor dapat digunakan untuk mengidentifikasi nilai Min, Maks atau Rata-rata dari berbagai titik data dalam sebuah rekaman, dengan waktu antar kursor, waktu dari mulai atau waktu mutlak. | ||||||
| Spesifikasi umum | |||||||
| 190-062 | 190-102 | 190-202 | 190-502 | 190-104 | 190-204 | 190-504 | |
| Rentang tegangan input | |||||||
| Nilai tegangan mengambang maksimal | CAT III 1000 V/CAT IV 600 V (tegangan maksimal antara berbagai kontak dan level tegangan ground-arde) | ||||||
| Tegangan input probe VPS410-II | CAT III 1000 V / CAT IV 600 V (Tegangan maksimum antara ujung probe 10:1 dengan kabel referensi) | ||||||
| Tegangan input probe VPS421 | CAT III 1000V / CAT IV 600V (Tegangan maksimum antara ujung probe atau kabel referensi ke GND, 2000 V maks di antara ujung probe dan kabel referensi) | ||||||
| Tegangan input BNC maksimum | CAT IV 300 V (tegangan maksimum pada input BNC secara langsung) | ||||||
| Tegangan maksimum pada input pengukur | CAT III 1000 V/CAT IV 600 V (konektor input pisang yang dirancang untuk keselamatan) |
— | |||||
| Penyimpanan dan pengambilan kembali data memori | |||||||
| Lokasi memori (internal) | 30 memori bentuk gelombang ditambah 10 memori perekaman ditambah 9 memori salinan layar | ||||||
| 30 memori bentuk gelombang | Setiap memori bisa berisi hingga 2 atau 4 bentuk gelombang plus pengaturan yang sesuai. | ||||||
| 10 memori rekaman | Masing-masing dapat berisi: Urutan Putar Ulang 100 layar, atau rekaman mode Roll ScopeRecord (2 atau 4 trace), atau perekaman TrendPlot hingga 4 pengukuran | ||||||
| Penyimpanan data eksternal | Pada PC, menggunakan Perangkat Lunak FlukeView™-2, atau penyimpanan langsung pada drive memori flashdisk eksternal (maksimal 32 GB) melalui port host USB | ||||||
| Salinan layar | Pada PC, menggunakan Perangkat Lunak FlukeView™-2, atau secara internal (dalam instrumen) yang bisa disalin ke drive memori flashdisk eksternal sebagai file .BMP, melalui port host USB | ||||||
| Volatilitas | Penyimpanan dilakukan dalam flash-ROM non-volatile dan semua data diamankan, tidak tergantung pada status baterai atau daya. | ||||||
| Waktu real-time | Menyediakan informasi keterangan waktu dan tanggal untuk ScopeRecord, untuk 100 urutan Pemutaran Ulang Layar dan untuk perekaman TrendPlot. | ||||||
| Sarung pelindung | |||||||
| Desain | Kokoh, tahan guncangan dengan holster pelindung terintegrasi. Tali tangan dan tali gantung disertakan sebagai standar. Kunci Kensington didukung untuk mengunci instrumen bila ditinggalkan tanpa pengawasan. |
||||||
| Tahan air dan debu | IP 51 sesuai dengan IEC60529 | ||||||
| Guncangan dan getaran | Guncangan 30 g, getaran (sinusoidal) 3 g / 0,03 g2/Hz (Acak), menurut MIL-PRF-28800F Kelas 2 | ||||||
| Ukuran layar | LCD 133 mm x 90 mm (5,3 in. X 3,5 in.) | ||||||
| Resolusi | 1120 piksel x 765 piksel | ||||||
| Kecerahan | Dapat diatur pengguna, hingga 300 cd/m2 | ||||||
| Data mekanis | |||||||
| Ukuran | 265 mm x 192 mm x 70 mm (10,5 in x 7,6 in x 2,8 in) | ||||||
| Berat (termasuk baterai) | 2,1 kg (4,6 lb) | 2,2 kg (4,8 lb) | |||||
| Daya | |||||||
| Daya listrik | Adaptor listrik/pengisi daya baterai BC190/830 universal disertakan, dengan kabel daya 2 kabel lepas-pasang 100 Vac hingga 240 Vac, ±10%, 50-60 Hz | ||||||
| Daya baterai | Baterai Li-Ion isi ulang (termasuk). Baterai bisa ditukar melalui penutup baterai yang mudah diakses di bagian belakang instrumen | ||||||
| Tipe baterai (disertakan) dan kapasitas baterai [ditambah baterai opsional] | BP290: 10,8 V, 2500 mAh [BP291 (5000 mAh) opsional] |
BP291: 10,8 V, 5000 mAh | |||||
| Indikator pengisian baterai | Baterai memiliki indikator status bawaan untuk digunakan dengan pengisi daya eksternal, di samping indikator status baterai pada layar instrumen. | ||||||
| Waktu pengoperasian baterai (dengan lampu latar redup) | Hingga 3,5 menggunakan BP290 (disertakan), hingga 7 jam menggunakan BP291 (opsional) | Hingga 7 jam menggunakan BP291 (disertakan) | |||||
| Waktu pengisian baterai | 2½ jam menggunakan BP290; 5 jam menggunakan BP291 | Lima jam untuk BP291 | |||||
| Fungsi hemat daya baterai | Penurunan daya otomatis dengan waktu penurunan daya yang dapat disesuaikan. ‘Layar mati’ otomatis dengan waktu mati yang dapat disesuaikan. Indikator daya baterai pada layar |
||||||
| Keselamatan | |||||||
| Kepatuhan | EN61010-1, Tingkat Polusi 2; IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V |
||||||
| Lingkungan | |||||||
| Suhu pengoperasian | Daya baterai: 0 °C hingga 40 °C (32 °F hingga 104 °F) Pengisian daya baterai: 0 °C s/d 40 °C (32 °F s/d 104 °F) |
||||||
| Suhu penyimpanan | -20 °C hingga 60 °C (-4 °F hingga 140 °F) | ||||||
| Kelembapan | 0 °C hingga 10 °C (32 °F hingga 50 °F): tanpa kondensasi 10 °C hingga 30 °C (50 °F hingga 86 °F): 95% (±5%) 30 °C hingga 40 °C (86 °F hingga 104 °F): 75% (±5%) 40 °C hingga 50 °C (104 °F hingga 122 °F): 45% (±5%) |
||||||
| Ketinggian operasional maksimal | CAT IV 600 V, CAT III 1000 V: hingga 2000 m (6.600 kaki) CAT IV 300 V, CAT III 600 V, CAT II 1000 V: hingga 4000 m (13.000 kaki) |
||||||
| Ketinggian penyimpanan maksimal | 12 km (40.000 kaki) | ||||||
| Electro-Magnetic Compatibility (EMC) | IEC 61326-1: Industri; CISPR 11: Grup 1, Kelas A; Korea (KCC): Peralatan Kelas A (peralatan penyiaran & komunikasi industri); AS (FCC): 47 CFR 15 subbagian C. |
||||||
| Antarmuka | Tersedia dua port USB. Port terisolasi sepenuhnya dari sirkuit pengukuran mengambang instrumen. Port host USB langsung terhubung ke drive memori flashdisk eksternal (hingga 32 GB) untuk penyimpanan data bentuk gelombang, hasil pengukuran, pengaturan instrumen, dan salinan layar. Atau, port USB-A ini dapat digunakan untuk menghubungkan Adaptor WiFi untuk konektivitas PC nirkabel. USB-B Mini disediakan yang memungkinkan interkoneksi ke PC untuk remote control dan transfer data pada kontrol PC menggunakan FlukeView-2. |
||||||
| Output kalibrasi probe | Disediakan output probe-cal khusus dengan kontak referensi, terinsulasi sepenuhnya dari semua saluran input pengukuran. Output Generator: Gelombang persegi 1,225 Vpp / 500 Hz |
||||||
| Garansi | 3 tahun untuk instrumen utama, 1 tahun untuk baterai dan aksesori | ||||||
| Aksesori yang disertakan | |||||||
| Pengisi daya baterai/adaptor listrik | BC190/830 | ||||||
| Paket baterai Li-Ion | BP290 (10,8 V, 2500 mAh) | BP291 (10,8 V, 5000 mAh) | |||||
| Unit probe tegangan. Setiap unit terdiri dari kabel ground, klip kait, pegas ground, dan selongsong insulasi ujung probe dengan VPS410-II-x. | 2 buah VPS421-x, probe kelas industri yang kokoh, 100:1, 150 MHz dengan ujung pisang 4 mm dan klip jaw besar (satu merah, satu biru) | 2 buah VPS410-II-x, probe tegangan 10:1, 500 MHz, (satu merah, satu biru) | 4 buah VPS421-x, probe yang kokoh, 100:1, 150 Mhz, (merah, biru, abu-abu, hijau) | 4 buah VPS410-II-x, probe tegangan 10:1, 500 MHz, (satu merah, satu abu-abu, satu biru, satu hijau) | |||
| Kabel uji | TL175 (satu merah, satu hitam) dengan pin penguji | — | |||||
| Lainnya | Baterai Li-Ion (BP290 atau BP291, lihat di atas), Pengisi daya baterai (BC190) dengan unit kabel daya universal, Tali gantungan, Tali pegangan (bisa dipilih oleh pengguna untuk penggunaan tangan kanan atau kiri), unduh informasi untuk panduan pengguna dan paket demo FlukeView®-2 (dengan fungsionalitas terbatas), dan kabel antarmuka USB untuk konektivitas PC. Terminator kabel Feedthrough, 50 Ω (satu per saluran, 190-50x saja). | ||||||
| Konfigurasi opsional | Setiap model tersedia dalam bentuk versi ‘dikemas dalam kotak’, yang dijelaskan di atas, atau dengan unit SCC293 opsional yang disertakan. SCC293 terdiri dari: CXT293 tas pelindung yang kokoh, perangkat lunak PC FlukeView versi penuh (kode aktivasi) dan dongle WiFi untuk konektivitas PC nirkabel menggunakan perangkat lunak FlukeView-2. | ||||||
| Opsi Aksesori | SCC293, VPS101 – probe tegangan 1:1; VPS510-x – probe kompak bandwidth lebar; i400s–clamp arus; HH290–kait gantungan; CXT293–tas pelindung; TRM50–BNC Terminator kabel feedthrough, 50 Ω, didesain untuk keamanan; EBC290–tempat pengisian daya baterai | ||||||
Belanja Multimeter hanya di Alatukur.net dengan kualitas terbaik, harga bersaing, Gratis pengiriman wilayah Jakarta dan sekitarnya. Beli sekarang hanya di toko online terpercaya.
Jual Fluke 190 Series III ScopeMeter® Test Tools dengan harga murah dan garansi resmi dari distributor. Dapatkan produk terbaik dengan spesifikasi lengkap. Produk berkualitas tinggi dengan sertifikat kalibrasi (Certificate of Calibration) dari pabrik dan original/asli. Barang yang kami jual sudah melalui Quality Control (QC) dan siap dikirim.
Pengiriman ke seluruh Indonesia seperti Jakarta, Bandung, Bekasi, Depok, Cikarang, Tangerang, Lampung, Pontianak, Jogja, Semarang, Solo, Batam, Padang, Pekanbaru, Malang, Surabaya, Medan, Makassar, Balikpapan, Samarinda, Palembang, Riau, Aceh, Manado, NTT, NTB, Papua dan Bali Denpasar.
Customer reviews
Reviews
There are no reviews yet.
Write a customer review
